TUGAS PENDAHULUAN MODUL 3



1. Kondisi [KEMBALI]

Kondisi yang di pilih yaitu kondisi 2 percobaan 10 dimana ganti LED menjadi Buzzer


2. Hardware [KEMBALI]

Push Button


LED

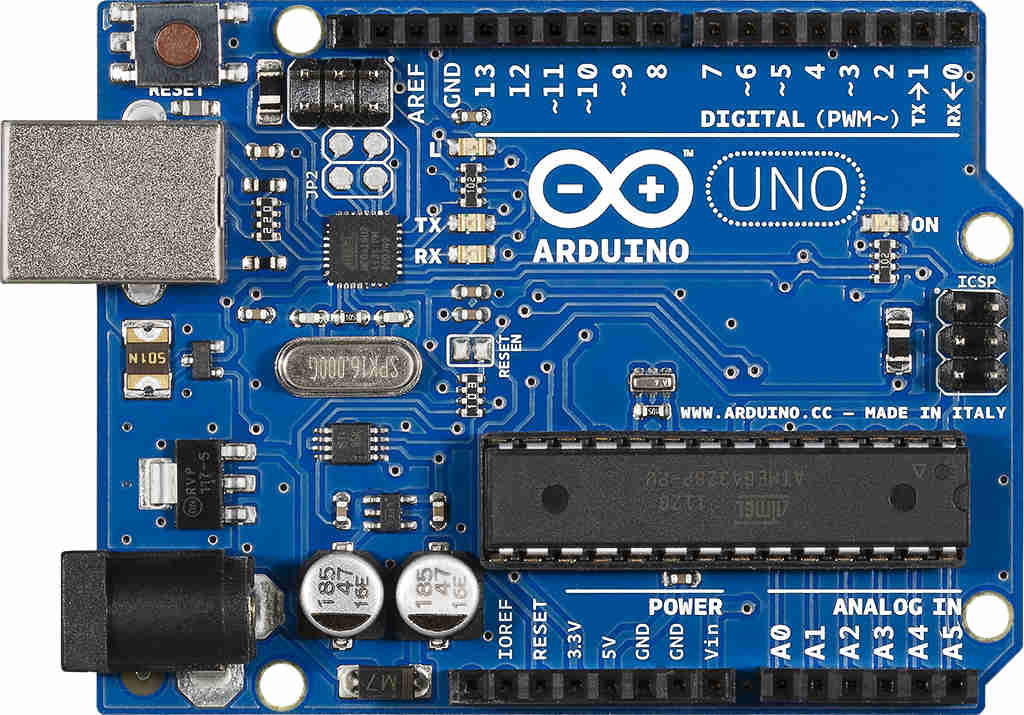

Arduino

Resistor


 Power Supply

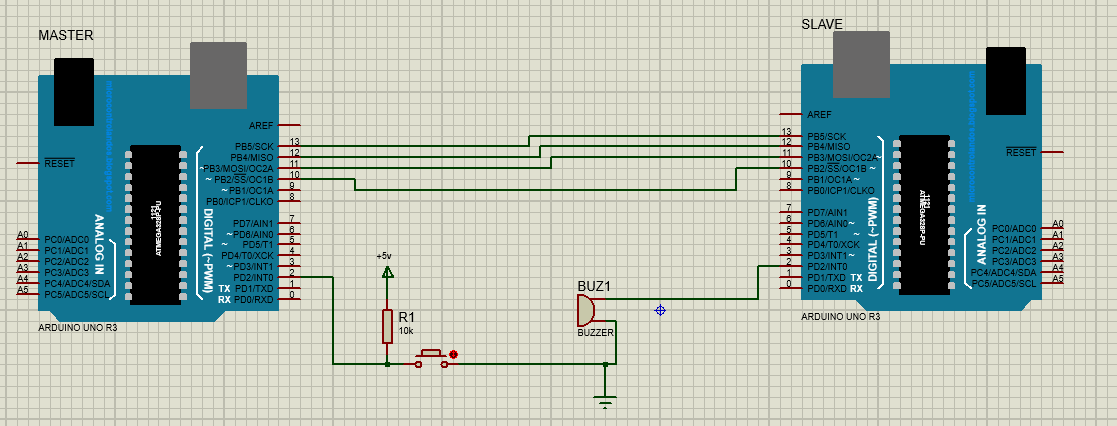

3. Rangkaian Simulasi [KEMBALI]

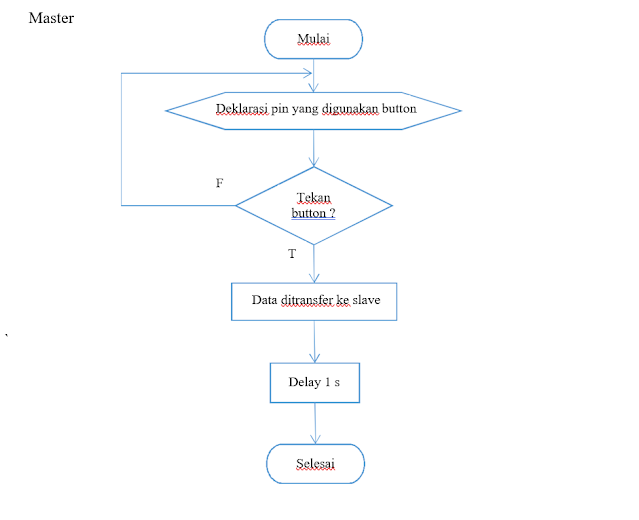

4. Flowchart [KEMBALI]





5. Listing program [KEMBALI]

      //MASTER


      #include <SPI.h> //Deklarasi library SPI

      #define button 2


      char data = "1";

      void setup (void) {

        pinMode(button, INPUT_PULLUP);

        Serial.begin(115200); //untuk memulai serial dengan Set baud rate 115200 untuk USART dan SPI

        digitalWrite(SS, HIGH); // disable Slave Select

        SPI.begin (); // untuk memulai komunikasi SPI

        SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8

      }


      void loop (void) {

        char c; // menginisialisasikan variabel C dengan tipe data char

        int nilai = digitalRead(button);

        if (nilai == 0) {

          digitalWrite(SS, LOW); // enable Slave Select untuk menghidupkan dari slave dibuat low karena si slave akan hidup ketika diberi input low karena dari master berlogika HIGH supaya arus mengalir

          // send test string

          for (const char * p = "1" ; c = *p; p++)

          {

            SPI.transfer (c);

            Serial.print(c); // sebagai penghubung serial monitornya

          }

          SPI.transfer("1");

          digitalWrite(SS, HIGH); // disable Slave Select menggunakan HIGH dikarenkan HIGH bertemu HIGH akan mati

          delay(2000);

        }

      }


//SLAVE

#include <SPI.h> //Deklarasi library SPI

#define buzzer 2


char buff [50]; // untuk menginisialisasikan variabel buff pada spi.h tinggal tambahkan library

volatile byte indx;// tidak ada koma

volatile boolean process;//  tidak ada koma dan boolean merupakan tipe data yang akan memilih


void setup (void) {

  Serial.begin (115200);// serial begin antara master dan slave harus sama

  pinMode(buzzer, OUTPUT); // have to send on master in so it set as output

  SPCR |= _BV(SPE); // turn on SPI in slave mode

  indx = 0; // buffer empty

  process = false;// Ketika dia masuk maka dia akan mati

  SPI.attachInterrupt(); // turn on interrupt

}


ISR (SPI_STC_vect) // SPI interrupt routine // fungsi yg digunakan Ketika program sudah berjalan

{ // fungsi yg digunakan Ketika program sudah berjalan

  byte c = SPDR; // read byte from SPI Data Register from slave

  if (indx < sizeof buff) {

    buff [indx++] = c; // save data in the next index in the array buff

    if (c == '1') //check for the end of the word

      process = true;

  }

  if (c == '1') { //check for the end of the word

    process = true;

  }

}


void loop (void) {

  if (process) {

    digitalWrite(buzzer, HIGH);

    process = false; //reset the process

    Serial.println (buff); //print the array on serial monitor

    indx = 0; //reset button to zero

    delay(1000);

  }

  else

  {

    digitalWrite(buzzer, LOW);

  }

}


6. Video Simulasi [KEMBALI]



7. Prinsip Kerja [KEMBALI]

Pada rangkaian simulasi SPI, disini kita menggunakan 2 buah arduino dimana yang satu sebagai master dan yang lainnya sebagai slave. Untuk listing program masing-masing arduino dapat dilihat di atas. KEdua arduino ini saling berhubungan melalui pin MISO, MOSI, SCK, dan SS.

PAda saat kita menekan push button, maka nantinya buzzer akan berbunyi selama waktu 2 detik, sesuai yang telah kita buat pada program arduino master. Selanjutnya buzzer akan berhenti dengan selang waktu 1 detik sesuai dengan yang kita buat pada program arduino slave. Buzzer akan berbunyi saat push button nya kita matikan.


8. Link Download [KEMBALI]

    a. HTML klik di sini

    b. Rangkaian Simulasi klik di sini

    c. Listing Program Master klik di sini

    d. Listing Program Slave klik di sini

    e. Library klik di sini

    f. Datadheet klik di sini

    g. Video klik di sini
