GERBANG SCHMITT


A. TUJUAN [KEMBALI]

1. Mengetahui pengertian mengenai gerbang schmitt

2. Mengetahui bentuk rangkaian gerbang logika

B. ALAT DAN BAHAN [KEMBALI]

1. 74HCT04 Hex Inverter

Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk menghasilkan logika output kebalikan dari logika input.

74HCT04 Hex Inverter IC Pinout, Features, Equivalent & Datasheet 74HCT04 5V CMOS Hex Inverter |

simbol inverter pada proteus adalah:



karakteristik dari inverter adalah:



2. Gerbang Or

OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.

Image result for gambar pin gerbang or  Image result for  or 7432

simbol gerbang or pada proteus:



karakteristik gerbang or:

Gerbang OR memiliki karakteristik “memihak 1”, di mana karakteristik logikanya akan selalu mengeluarkan hasil output bernilai 1 apabila ada satu saja input yang bernilai 1.

3. Gerbang And

AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.

Image result for pin gerbang andImage result for pin  and 7408

simbol gerbang and pada proteus:

karakteristik gerbang and:

Gerbang AND memiliki karakteristik logika di mana jika input yang masuk adalah bernilai 0, maka hasil outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output akan bernilai 1 pula.

C. DASAR TEORI GERBANG SCHMITT [KEMBALI]

Gerbang logika dapat menghasilkan keluaran yang tidak menentu bila diumpankan dengan lambat berbagai masukan.

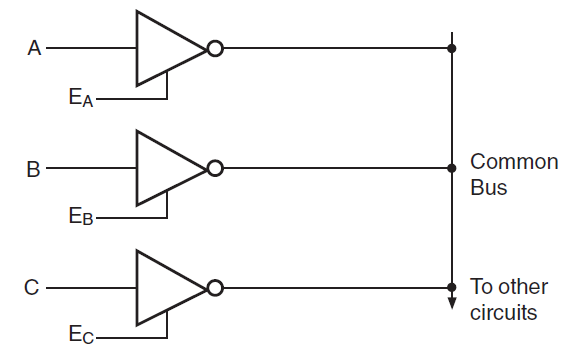

gambar 4.28 paralel dari inverter tristate



gambar 4.29 and-or-invert dan or-and-invert

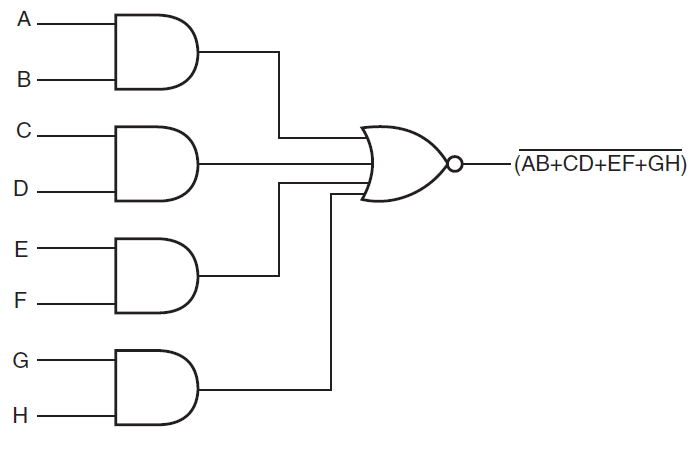

gambar 4.30 gerbang and-or-invert dua lebar empat masukkan


gambar 4.31gerbang and-or-invert dengan lebar empat dua masukkan

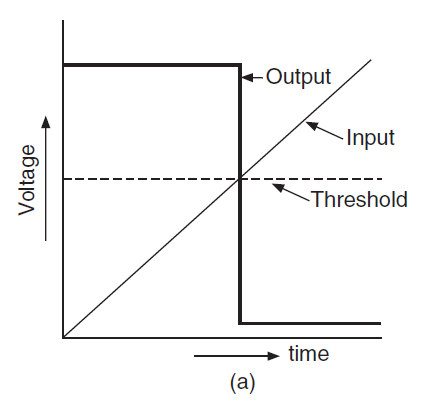

Gambar 4.32 menunjukkan respon rangkaian inverter ketika diumpankan dengan input yang bervariasi lambat baik dalam kasus sinyal yang ideal [Gbr. 4.32 (a)] dan dalam kasus sinyal praktis yang memiliki sejumlah kecil gangguan AC di atasnya [Gbr. 4.32 (b)].


gambar 4.32 respon inverter konvensional untuk memperlambat input yang bervariasi


D. GAMBAR RANGKAIAN [KEMBALI]

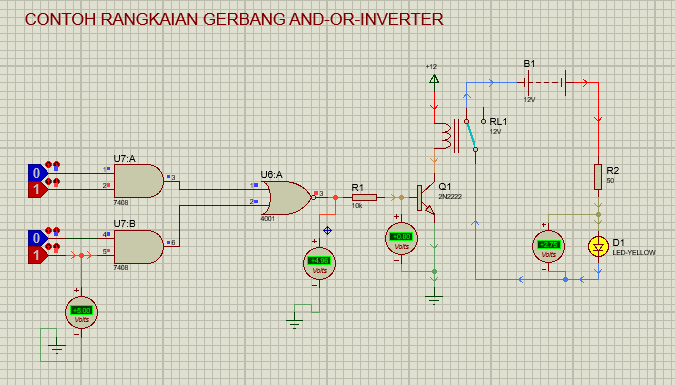

contoh rangkaian gerbang and-or-inverter



Cara Kerja:
Ketika dua logicstate pada gerbang and-or-inverter berlogika 1, tegangan sebesar 5 volt mengalir dari gerbang and-or-inverter menuju resistir R1 kemudian menuju ke base transistor terus ke emitor dan ke ground. karena tegangan pada transistor lebih besar dari pada tegangan VBE maka transistor on. Ketika trasistor on, arus mengalir dari power menuju ke relay sehingga relay menjadi aktif, dari relay arus diteruskan ke colector Q1 kemudian ke emitor dan diteruskan ke ground. Karena relay aktif maka switch berpindah ke kanan, sahingga arus mengalir ke battrai, dan dari batrai menuju R2 dan menuju led yellow sihingga led menyala.

Ketika semua logicstate pada gerbang and-or-inverter bernilai 1 atau 0, maka tidak ada arus yang mengalir meuju output sehingga led mati.


E. VIDEO [KEMBALI]

F. LINK DOWNLOAD [KEMBALI]
1. materi klik di sini
3. rangkaian proteus klik di sini
5. datasheet  klik di sini

Contoh Soal [KEMBALI]

1. gerbang schmitt adalah
jawab:  varietas gerbang logika, terutama di gerbang inverter dan NAND, yang memiliki histeresis                     bawaan

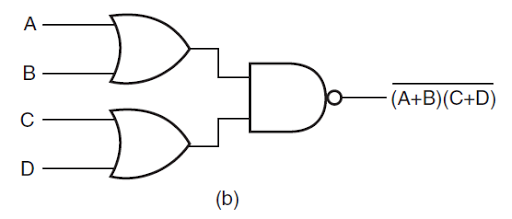

2. buatlah gerbang or-and-invert dengan lebar empat dua masukkan
jawab:




Problem [KEMBALI]
1. Bagaimana gerbang schmitt mengatasi kemunculan keluaran yang tidak menentu untuk transisi             masukkan yang bervariasi lambat ?
    jawab : Dengan memiliki dua level tegangan ambang yang berbeda, satu untuk transisi rendah                   ke tinggi dan yang lainnya untuk transisi tinggi ke rendah dengan beberapa umpan                           balik posistif.

2. Gerbang logika memiliki level tegangan ambang masukan tunggal. Pada level berapa tegangan             ambang masukkan tunggal  terletak?
    jawab : Tegangan ambang terletak di antara level tegangan rendah tertinggi dan level                                  tegangan tinggi terendah

Soal Pilihan Ganda [KEMBALI]
1. apa yang dimaksud dengan gerbang schmitt?
    a. Beberapa varietas gerbang logika, terutama di gerbang inverter dan NAND, yang memiliki                     histeresis bawaan.
    b. Beberapa varietas gerbang logika,  yang memiliki histeresis bawaan
    c. Beberapa varietas gerbang logika, terutama di gerbang inverter dan NAND, yang tidak memiliki            histeresis bawaan
    d. Beberapa varietas gerbang logika, yang tidak memiliki histeresis bawaan
    jawab : A

2. Gerbang logika dapat menghasilkan keluaran yang tidak menentu bila diumpankan dengan...
    a. berbagai masukan cepat
    b. berbagai masukan tinggi
    c. berbagai masukan rendah
    d. berbagai masukan lambat
    jawab : D
