LAPORAN AKHIR MODUL 4

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

        a. Alat

        b. bahan

3. Dasar Teori

4. Percobaan

        a. Prosedur Percobaan

        b. Hardware

        c. Rangkaian Simulasi

        d. Video Simulasi

        e. Prinsip Kerja

        f. Kondisi

5. Listing Program

6. Link download

PINTU GARASI OTOMATIS DENGAN SENSOR LDR DAN SENSOR ULTRASONIK

1. Tujuan [KEMBALI]



• Mempermudah masuk pintu tanpa harus memegang ganggang pintu
• Menghemat waktu masuk ruangan

2. Alat dan Bahan [KEMBALI]

        a. Alat [KEMBALI]

            1. Batrai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

        b. Bahan [KEMBALI]

            1. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

        2. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel.

        3. Sensor Ultrasonic

Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik).

        4. Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya.

        5. LCD

LCD atau Liquid Crystal Display adalah suatu jenis media display (tampilan) yang menggunakan kristal cair (liquid crystal) untuk menghasilkan gambar yang terlihat. Teknologi Liquid Crystal Display (LCD) atau Penampil Kristal Cair sudah banyak digunakan pada produk-produk seperti layar Laptop, layar Ponsel, layar Kalkulator, layar Jam Digital, layar Multimeter, Monitor Komputer, Televisi, layar Game portabel, layar Thermometer Digital dan produk-produk elektronik lainnya.

        6. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

        7. Motor Servo

Servo Motor adalah perangkat listrik yang digunakan pada mesin-mesin industri pintar yang berfungsi untuk mendorong atau memutar objek dengan kontrol yang dengan presisi tinggi dalam hal posisi sudut, akselerasi dan kecepatan, sebuah kemampuan yang tidak dimiliki oleh motor biasa.

3. Dasar Teori [KEMBALI]



    a. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefesian suhu, derau listrik (noise), dan induktansi.

Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :



1. Resistor 4 gelang warna


Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor 5 gelang warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor 6 gelang warna


Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

    b. LDR (Light Dependent Resistor)

            Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.

            Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar. Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.

            LDR (Light Dependent Resistor) yang merupakan Komponen Elektronika peka cahaya ini sering digunakan atau diaplikasikan dalam Rangkaian Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm dan lain sebagainya.

Sinyal dan Bentuk LDR

• Bagian-Bagian LDR:



Gambar 8. Bagian-bagian LDR

• Grafik respon LDR:

Grafik Respon LDR

Dari grafik tersebut dapat disimpulkan bahwa besarnya hambatan atau resistansi dari sensor ldr dipengaruhi oleh intensitas cahaya yang diberikan, dan dapat dilihat bahwa semakin besar intensitas cahaya maka nilai resistansinya akan semakin kecil dan begitu sebaliknya.

    c. Sensor Ultrasonik

Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik).

Cara Kerja Sensor Ultrasonik:

Pada sensor ultrasonik, gelombang ultrasonik dibangkitkan melalui sebuah alat yang disebut dengan piezoelektrik dengan frekuensi tertentu. Piezoelektrik ini akan menghasilkan gelombang ultrasonik (umumnya berfrekuensi 40kHz) ketika sebuah osilator diterapkan pada benda tersebut. Secara umum, alat ini akan menembakkan gelombang ultrasonik menuju suatu area atau suatu target. Setelah gelombang menyentuh permukaan target, maka target akan memantulkan kembali gelombang tersebut. Gelombang pantulan dari target akan ditangkap oleh sensor, kemudian sensor menghitung selisih antara waktu pengiriman gelombang dan waktu gelombang pantul diterima.

Cara Kerja Sensor Ultrasonic

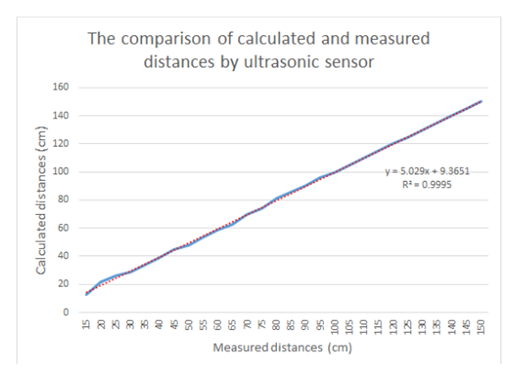

Grafik Sensor :

Grafik Respon Sensor Ultrasonic

Berdasarkan grafik di atas dapat disimpulkan bahwa bahwa sensor ultrasonik memiliki kinerja rendah  dalam pengukuranpada jarak yang rendah. Kinerja sensor memiliki hasil yang akurat untuk pengukuran jarak jauh.

                Secara detail, cara kerja sensor ultrasonik adalah sebagai berikut:

• Sinyal dipancarkan oleh pemancar ultrasonik dengan frekuensi tertentu dan dengan durasi waktu tertentu. Sinyal tersebut berfrekuensi diatas 20kHz. Untuk mengukur jarak benda (sensor jarak), frekuensi yang umum digunakan adalah 40kHz.
• Sinyal yang dipancarkan akan merambat sebagai gelombang bunyi dengan kecepatan sekitar 340 m/s. Ketika menumbuk suatu benda, maka sinyal tersebut akan dipantulkan oleh benda tersebut.
• Setelah gelombang pantulan sampai di alat penerima, maka sinyal tersebut akan diproses untuk menghitung jarak benda tersebut. Jarak benda dihitung berdasarkan rumus :

S = 340.t/2

dimana S merupakan jarak antara sensor ultrasonik dengan benda (bidang pantul), dan t                        adalah selisih antara waktu pemancaran gelombang oleh transmitter dan waktu ketika                             gelombang pantul diterima receiver.

    d. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Arduino

Microcontroller                                     ATmega328P

Operating Voltage                                5 V

Input Voltage (recommended)             7 – 12 V

Input Voltage (limit)                             6 – 20 V

Digital I/O Pins                                    14 (of which 6 provide PWM output)

PWM Digital I/O Pins                           6

Analog Input Pins                                 6

DC Current per I/O Pin                        20 mA

DC Current for 3.3V Pin                      50 mA

Flash Memory                                     32 KB of which 0.5 KB used by bootloader

SRAM                                                  2 KB

EEPROM                                             1 KB

Clock Speed                                        16 MHz

Bagian-bagian Arduino UNO :

•  Power USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

• Power Jack

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

• Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

• Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

• Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

• Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

• LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

    d. Motor Servo

Motor Servo merupakan motor listrik dengan menggunakan sistem closed loop. Sistem tersebut digunakan untuk mengendalikan akselerasi dan kecepatan pada sebuah motor listrik dengan keakuratan yang tinggi.

Selain itu, motor servo biasa digunakan untuk mengubah energi listrik menjadi mekanik melalui interaksi dari kedua medan magnet permanent.

Pada umumnya, motor servo terdiri dari tiga komponen utama yaitu:

• Moto
• Sistem kontrol
• Potensiometer atau encoder.

Motor berfungsi sebagai penggerak roda gigi agar dapat memutar potensiometer dan poros output-nya secara bersamaan.

Penggunaan sistem kontrol loop tertutup pada motor servo berguna untuk mengontrol gerakan dan posisi akhir dari poros motor servo. Penjelasan sederhananya begini, posisi poros output akan di sensor untuk mengetahui posisi poros sudah tepat seperti yang di inginkan atau belum, dan jika belum, maka kontrol input akan mengirim sinyal kendali untuk membuat posisi poros tersebut tepat pada posisi yang diinginkan. Untuk lebih jelasnya mengenai sistem kontrol loop tertutup, perhatikan contoh sederhana beberapa aplikasi lain dari sistem kontrol loop tertutup, seperti penyetelan suhu pada AC, kulkas, setrika dan lain sebagainya.

Motor servo biasa digunakan dalam aplikasi-aplikasi di industri, selain itu juga digunakan dalam berbagai aplikasi lain seperti pada mobil mainan radio kontrol, robot, pesawat, dan lain sebagainya.

Ada dua jenis motor servo, yaitu motor servo AC dan DC. Motor servo AC lebih dapat menangani arus yang tinggi atau beban berat, sehingga sering diaplikasikan pada mesin-mesin industri. Sedangkan motor servo DC biasanya lebih cocok untuk digunakan pada aplikasi-aplikasi yang lebih kecil. Dan bila dibedakan menurut rotasinya, umumnya terdapat dua jenis motor servo yang dan terdapat di pasaran, yaitu motor servo rotation 180⁰ dan servo rotation continuous.

•  Motor servo standard (servo rotation 180⁰) adalah jenis yang paling umum dari motor servo, dimana putaran  poros outputnya terbatas hanya 90⁰ kearah kanan dan 90⁰ kearah kiri. Dengan kata lain total putarannya hanya setengah lingkaran atau 180⁰.
•  Motor servo rotation continuous merupakan jenis motor servo yang sebenarnya sama dengan jenis servo standard, hanya saja perputaran porosnya tanpa batasan atau dengan kata lain dapat berputar terus, baik ke arah kanan maupun kiri.

Prinsip kerja motor servo

Motor servo dikendalikan dengan memberikan sinyal modulasi lebar pulsa (Pulse Wide Modulation / PWM) melalui kabel kontrol. Lebar pulsa sinyal kontrol yang diberikan akan menentukan posisi sudut putaran dari poros motor servo. Sebagai contoh, lebar pulsa dengan waktu 1,5 ms (mili detik) akan memutar poros motor servo ke posisi sudut 90⁰. Bila pulsa lebih pendek dari 1,5 ms maka akan berputar ke arah posisi 0⁰ atau ke kiri (berlawanan dengan arah jarum jam), sedangkan bila pulsa yang diberikan lebih lama dari 1,5 ms maka poros motor servo akan berputar ke arah posisi 180⁰ atau ke kanan (searah jarum jam). Lebih jelasnya perhatikan gambar dibawah ini.

Ketika lebar pulsa kendali telah diberikan, maka poros motor servo akan bergerak atau berputar ke posisi yang telah diperintahkan, dan berhenti pada posisi tersebut dan akan tetap bertahan pada posisi tersebut. Jika ada kekuatan eksternal yang mencoba memutar atau mengubah posisi tersebut, maka motor servo akan mencoba menahan atau melawan dengan besarnya kekuatan torsi yang dimilikinya (rating torsi servo). Namun motor servo tidak akan mempertahankan posisinya untuk selamanya, sinyal lebar pulsa kendali harus diulang setiap 20 ms (mili detik) untuk menginstruksikan agar posisi poros motor servo tetap bertahan pada posisinya

    e. LCD

Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untuk menampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar.

Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter).

Penampang komponen penyusun LCD

Keterangan:
1. Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.
2. Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).
3. Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).
4. Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).
5. Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.
6. Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.

            Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang sudah tersedia.

Sirkuit Modul LCD

Bagian-bagian LCD



  f. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Cara Kerja LED (Light Emitting Diode)

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

    g. Komunikasi UART

UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal. Jarak komunikasi yang digunakan tidak lebih dari 15 meter dengan kecepatan 20 kb/s.

Cara Kerja Komunikasi UART :



Cara Kerja Komunikasi UART

Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.

4. Percobaan [KEMBALI]

        a. Prosedur Percobaan [KEMBALI]

Untuk membuat rangkaian pintu garasi otomatis, langkha-langkah yang dilakukan adalah

        a. Cari semua komponen yang dibutuhkan

        b. Menyusun semua komponen yang di butuhkan pada proteus

        c. Setelah semua rangkaian tersusun, sambungkan rangkaian

        d. setelah semua rangkaian tersusun, jalankan rangkaian.

        e. Setelah semua rangkaian di proteus berjalan, buat prototipe nya

        f. susun semua komponen sesuai dengan rangkaian yang dibuat pada proteus

        b. Hardware [KEMBALI]

        c. Rangkaian Simulasi [KEMBALI]

1. Sebelum Dijalankan

2. Setelah Dijalankan (pintu terbuka)

3. Setelah Dijalankan (pintu tertutup)

        d. Video Simulasi [KEMBALI]

        e. Prinsip Kerja [KEMBALI]

rangkaian ini menggunakan dua buah sensor sebagai input. sensor yang digunakan adalah sensor LDR dan sensor ultrasonik. Sedngkan output yang digunakan adalah LCD, diimana LCD nanti akan menampilkan tulisan "door open" saat pintu terbuka dan "door closed" saat pintu tertutup. Output lai adalah LED, LED akan menyala saat pintu terbuka dan akan manti saat pintu tertutup. Rangkaian ini juga mengggunakan motor untuk membuka dan menutup pintunya.

Sensor LDR bergantung pada intensitas cahaya yang diterimanya. Semakin besar intensitas cahaya maka semakin kecil nilai resistansinya dan sebaliknya. Data dari LDR sensor dikirim ke pin analog dari master, data diolah oleh arduino master yang  berfungsi sebagai ADC menggunakan rumus 5.0*analogRead(LDR)/1024. Sensor ultrasonik berfungsi sebagai input digital pada arduino master, pada sensor ini terjadi pengesetan on-off pada pin trigger, sehingga timbul pulsa ke sensor,dan dibaca oleh pin echo high.  Apabila ada objek dalam jarak 30 cm dari depan sensor ultrasonic, maka objek akan memantulkan gelombang ultrasonic yang dipancarkan oleh sensor. Sensor menangkap kembali gelombang tersebut sehingga objek terdeteksi, dan data akan diolah arduino master.

Jikajika kedua pin berlogika 1 atau aktif maka arduino master akan mengirim logika 1 ke slave dan lcd menampilkan “DOOR OPENED” sehingga pintu terbuka. Jika salah satu atau kedua kondisi tidak terpenuhi, maka master mengirim data secara serial ke slave dengan kode 2 maka akan menampilkan “DOOR CLOSED” pada LCD  dan pintu tertutup.

Arduino slave akan menerima data serial yang dikirimkan oleh arduino master, pada saat data serial yang dibaca kode 1, maka arduino slave akan memerintahkan LED untuk menyala yang merupakan pertanda bahwa pintu terbuka dan motor servo bergerak menuju ke 160 derajat, dan jika sebaliknya yang dibaca selain kode 1, maka LED akan mati dan motor servo akan menuju ke 0 derajat. Keadaan LED dan perputaran motor servo digunakan sebagai penanda pintu terbuka atau tertutup.

        f. Kondisi [KEMBALI]

1. saat sensor ultrasonik dan sensor LDR berlogika satu, maka pintu akan terbuka dan led akan menyala serta LCD akan menampilkan tulisan door open

2. saat sensor ultrasonik dan sensor LDR berlogika 0 maka pintu akan tertutup, LED akan mati serta LCD akan menampilkan tulisan door closed

5. Listing Program [KEMBALI]

a. Master

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

const int pinTrigger = 7;

const int pinEcho = 6;

float durasi, jarak, nilai;

int LDR = A4;

void setup() {

  pinMode(pinEcho, INPUT);

  pinMode (pinTrigger, OUTPUT);

  lcd.begin(16, 2);

  Serial.begin(9600);

}

void loop() {

  digitalWrite(pinTrigger, LOW);

  delayMicroseconds(2);

  digitalWrite(pinTrigger, HIGH);

  delayMicroseconds(10);

  digitalWrite(pinTrigger, LOW);

  delayMicroseconds(10);

  durasi = pulseIn(pinEcho, HIGH);

  jarak = ((durasi * 0.034) / 2);

  nilai = analogRead(LDR);

  float tegangan_hasil = 5.0 * nilai / 1024;

  if (jarak <= 12 && tegangan_hasil > 4.8) {

    lcd.clear();

    lcd.print("Automatic Door:");

    lcd.setCursor (0, 2);

    lcd.print("Door Closed");

    lcd.setCursor(0, 1);

    Serial.print("1");

    delay(100);

  }

  else {

    lcd.clear();

    lcd.print("Automatic Door:");

    lcd.setCursor(0, 2);

    lcd.print("Door Open");

    lcd.setCursor(0, 1);

    Serial.print("2");

    delay(100);

  }

}

b. slave

#define led 6

#define in1 9

#define in2 10

void setup() {

  pinMode(in1, OUTPUT);

  pinMode(in2, OUTPUT);

  pinMode(led, OUTPUT);

  Serial.begin(9600);

  digitalWrite(in1, LOW);

  digitalWrite(in2, LOW);

}

void loop() {

  if (Serial.available() > 0) {

    int data = Serial.read();

    if (data == "1") {

      digitalWrite(in1, HIGH);

      digitalWrite(in2, LOW);

      digitalWrite(led, LOW);

      delay(100);

    }

    else {

      digitalWrite(in3, HIGH);

      digitalWrite(in4, LOW);

      digitalWrite(led, HIGH);

      delay(100);

      digitalWrite(in3, LOW);

      digitalWrite(in4, LOW);

      delay(100);

    }

  }

}

6. Link Download [KEMBALI]

        a. HTML klik di sini

        b. Rangkaian Simulasi klik di sini

        c. Master klik di sini

        d. Slave klik di sini

        e. Video Simulasi klik di sini

        f. Datasheet Arduino klik di sini

        g. Datasheet ultrasonik klik di sini

        h. Datasheet LDR klik di sini

        i. Datasheet resistor klik di sini

        j. Library Arduino klik di sini

        k. Library ultrasonik klik di sini
