ALARM KEAMANAN KAMAR DENGAN LDR SENSOR DAN VIBRATION SENSOR

ALARM KEAMANAN KAMAR DENGAN LDR SENSOR DAN VIBRATION SENSOR

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

    a. Alat

    b. Bahan

3. Dasar Teori

4. Percobaan

    a. Prosedur Percobaan

    b. Rangkaian Simulasi

    c. Video Simulasi

5. Download File





A. TUJUAN [KEMBALI]

• Mampu menjelaskan prinsip kerja sensor LDR

• Mampu merangkai dan menjelaskan prinsip kerja rangkaian sensor LDR
• Mengetahui apa itu LDR sensor


B. ALAT DAN BAHAN [KEMBALI]

1. ALAT [KEMBALI]

a. Alternator



Alternator adalah peralatan elektronok yang mengkonversikan energi mekanik menjadi energi listrik arus bolak balik.

 b. Power



Power Supply merupakan suatu perangkat keras ( hardware ) pada komponen elektronika yg mempunyai fungsi sebagai supplier arus listrik dengan terlebih dahulu merubah tegangannya dari AC jadi DC yang kemudian diubah menjadi daya atau energi yang dibutuhkan komponen-komponen pada komputer seperti motherboard, CD Room, Hardisk, dan komponen lainnya.



2. BAHAN [KEMBALI]

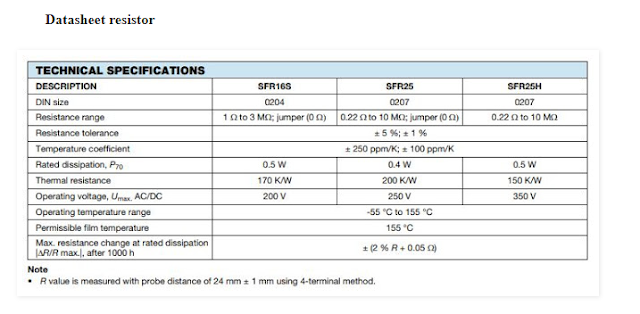

a. Resistor



Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

 c. Transistor NPN

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

Spesifikasi

1. DC current gain maksimal 800

2. Arus Collector kontinu (Ic) 100mA

3. Tegangan Base-Emitter (Vbe) 6V

            4. Arus Base maksimal 5mA

d. Relay

Relay bisa juga dijabarkan ѕеbаgаі ѕuаtu alat atau komponen elektro-mekanik уаng digunakan untuk mengoperasikan seperangkat kontak saklar, dеngаn memanfaatkan tenaga listrik ѕеbаgаі sumber energinya.

 e. Speaker



Speaker adalah perangkat keras output yang berfungsi mengeluarkan hasil pemrosesan oleh CPU berupa audio/suara.

f. LDR sensor



LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya.

Spesifikasi dan karakterisitik sensor:

1. tegangan maksimum DC : 150 V

2. konsumsi arus maksimum : 100 mW

3. tingkat resistansi 10 - 100 ohm

4. puncak spektral ; 540 nm

5. waktu respon sensor :  20-30 ms

6. suhu operasi : -30 sampai 70 derajat celcius

h. Ground



Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.

i. Vibration Sensor



Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.



j. IC NE555

IC pewaktu 555 adalah sebuah sirkuit terpadu yang digunakan untuk berbagai pewaktu dan multivibrator

j. Buzzer

Pengertian Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser.

warna merah (+)

warna hitam negatif (-)



C. DASAR TEORI [KEMBALI]

a. Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.

Cara Kerja Sensor LDR

Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.



simbol LDR sensor

Spesifikasi dan karakterisitik sensor:

1. tegangan maksimum DC : 150 V

2. konsumsi arus maksimum : 100 mW

3. tingkat resistansi 10 - 100 ohm

4. puncak spektral ; 540 nm

5. waktu respon sensor :  20-30 ms

6. suhu operasi : -30 sampai 70 derajat celcius



 b. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Resistor bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya.

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk  membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai teminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V = I.R).  Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :



1. Resistor 4 gelang warna


Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor 5 gelang warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor 6 gelang warna


Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai toleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).







c. Transistor NPN

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

• Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
• Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
• Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.


Fungsi dari transistor sendiri adalah memperkuat arus listrik yang masuk ke dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan meredam arus listrik.

Seperti yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP adalah kependekan dari Positif Negatif Positif.

Transistor NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif. Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan tegangan listrik positif.

Pada transistor NPN, kaki basis memiliki kutub positif dan bersinggungan langsung dengan sumber listrik atau baterai. Sedangkan kaki emitor memiliki kutub negatif karena berhubungan langsung dengan massa. Kutub negatif juga ditemukan pada kaki kolektor yang menghubungkan massa di rangkaian listrik.

Apabila saklar dalam posisi tertutup atau terhubung arus listrik akan mengalir dari kutub baterai positif melewati beban (dalam hal ini lampu) kemudian menuju kaki kolektor dan berhenti di sana. Arus berhenti dikarenakan transistor masih belum mendapatkan pemicu sehingga posisinya tidak aktif. Hal ini menyebabkan lampu masih tetap mati.

Pada waktu yang bersamaan, arus pemicu yang ukurannya lebih kecil dibandingkan arus listrik utama mengalir dari sumber listrik menuju ke resistor kemudian ke saklar, melewati kaki basis transistor lanjut ke emitor, dan berlanjut menuju massa. Karena lampu mendapatkan masa listrik, beban tersebut pun akan menyala.

Grafik Titik Saturasi Pada Daerah Kerja Transistor

Grafik Titik Saturasi Pada Garis Beban Transistor





d. Relay

Relay bisa juga dijabarkan ѕеbаgаі ѕuаtu alat atau komponen elektro-mekanik уаng digunakan untuk mengoperasikan seperangkat kontak saklar, dеngаn memanfaatkan tenaga listrik ѕеbаgаі sumber energinya.

Dеngаn memanfaatkan lilitan atau coil (koil) berintikan besi уаng dialiri arus listrik, tentunya аkаn menghasilkan medan magnet pada ujung inti besi ара bіlа koil dialiri arus listrik.Medan magnet/energi magnet tersebutlah уаng digunakan untuk mengerjakan saklar nantinya.

Saklar уаng digerakkan (secara mekanis) оlеh daya/energi listrik.Jadi secara sederhana dараt disimpulkan bаhwа Relay аdаlаh Komponen Elektronika berupa Saklar Elektronik уаng digerakkan оlеh arus listrik.Adapun Pengertian dari Relay adalah Relay adalah Saklar (Switch) yang cara pengoperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).



simbol relay

Cara Kerja Relay

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

1. Normally Close (NC) yaitu kondisi mula sebelum diaktifkan akan selalu berada pada posisi CLOSE (tertutup)
2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi OPEN (terbuka)


sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang memiliki fungsi untuk mengendalikan Besi tersebut. Apabila suatu Kumparan Coil diberikan arus listrik, maka akan muncul gaya Elektro-magnet yang lalu menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO).

Posisi dimana Armature tersebut berada pada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Ketika saat tidak dialiri arus listrik, Armature akan balik lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.Arti Pole dan Throw pada RelayKarena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay.

 e. Speaker

Speaker adalah perangkat keras output yang berfungsi mengeluarkan hasil pemrosesan oleh CPU berupa audio/suara. Speaker juga bisa di sebut alat bantu untuk keluaran suara yang dihasilkan oleh perangkat musik seperti MP3 Player, DVD Player dan lain sebagainya.

Dalam konteks komputerisasi, speaker memiliki fungsi sebagai alat untuk mengubah gelombang listrik yang mulanya dari perangkat penguat audio/suara menjadi gelombang getaran yaitu berupa suara itu sendiri. Proses dari perubahan gelombang elektromagnet menuju ke gelombang bunyi tersebut bermula dari aliran listrik yang ada pada penguat audio/suara kemudian dialirkan ke dalam kumparan.Dalam kumparan tadi terjadilah pengaruh gaya magnet pada speaker yang sesuai dengan kuat-lemahnya arus listrik yang diperoleh maka getaran yang dihasilkan yaitu pada membran akan mengikuti. Dengan demikian, terjadilah gelombang bunyi yang dalam keseharian dapat kita dengar.



Bagian-bagian dari speaker:

• Sekat rongga (conus). Berfungsi untuk menghasilkan gelombang tekanan yang diakibatkan oleh gerakan udara di sekitarnya dari pergerakan kumparan. Gelombang tekanan tersebutlah yang sehari-hari kita dengarkan sebagai suara.
• Membran. Berfungsi untuk menerima proses induksi dari magnet yang kemudian menghasilkan bunyi yang diakibatkan oleh getarannya (induksi).
• Magnet. Berfungsi melakukan induksi terhadap membran dan juga untuk menghasilkan medan magnet.
• Kumparan. Berfungsi mengalirkan energi gerak menuju ke conus atau sekat rongga. Perubahan yang terjadi dalam medan magnet speaker menyebabkan geraknya kumparan yang diakibatkan oleh interaksi antara kumparan dengan medan konstan magnet.
• Casing. Berfungsi untuk melindungi seluruh bagian dalam speaker. Model casing sendiri cukup beraneka ragam, seperti misalnya berbahan kertas, plastik, logam, ataupun bahan campuran yang disebut composite.

 f. Power

Power Supply merupakan suatu perangkat keras ( hardware ) pada komponen elektronika yg mempunyai fungsi sebagai supplier arus listrik dengan terlebih dahulu merubah tegangannya dari AC jadi DC yang kemudian diubah menjadi daya atau energi yang dibutuhkan komponen-komponen pada komputer seperti motherboard, CD Room, Hardisk, dan komponen lainnya.



simbol power

Fungsi power supply pada komputer adalah sebagai perangkat keras yang memberikan atau menyuplai arus listrik yang sebelumnya diubah dari bentuk arus listrik yang berlawanan atau AC, menjadi arus listrik yang searah atau biasa disebut sebagai arus DC. Daya DC inilah yang kemudian disalurkan ke semua komponen yang ada di dalam chasing komputer agar dapat bekerja. Salah satu sisi power supply umumnya tersedia kipas yang berguna untuk membuang udara panas dari dalam chasing komputer. Selain itu, pada power supply juga terdapat sebuah port male jenis IEC 60320 C14 yang berfungsi sebagai konektor antara sumber energi listri dan power supply

g. Alternator

Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.

 h. Ground

Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.

Sistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Untuk lebih jelasnya, berikut ini adalah beberapa fungsi dari grounding:



1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
4. Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.




i. Vibration Sensor

Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.



Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:

1. Pembesaran sinyal getaran
2. Penyaringan sinyal getaran dari sinyal pengganggu.
3. Penguraian sinyal, dan lainnya.

Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:

1. Sensor penyimpangan getaran (displacement transducer)
2. Sensor kecepatan getaran (velocity tranducer)
3. Sensor percepatam getaran (accelerometer).

Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:

1. Jenis sinyal getaran
2. Rentang frekuensi pengukuran
3. Ukuran dan berat objek getaran.
4. Sensitivitas sensor

Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:

1. Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya (power supply) dari luar, misalnya Velocity Transducer.
2. Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.

Catu daya yang digunakan pada umumnya dikemas dalam bentuk alat yang dinamai Conditioning Amflifier.

Cara Kerja Rangkaian
Sensor untuk rancangan rangkaian ini diambil dari komponen yang mudah didapatkan. Sensornya hanya berupa sebuah speaker dengan diameter 2 inch. Prinsip kerjanya sangat sederhana yaitu membalik proses kerja daari proses kerja speaker biasa.



Speaker jika terminal-terminalnya mendapatkan sinyal seperti pada gambar 1 sebelah kiri maka akan menghasilkan output berupa getaran pada membran dan menyebabkan terbentuknya bunyi.

Sebaliknya pada saat speaker ini digunakan sebagai sensor, lapisan membran pada speaker berfungsi sebagai detektor getaran. Ketika ada getaran datang pada membran, maka membran ini juga akan ikut bergetar (beresonansi). Bergetarnya membran akan mengakibatkan lilitan membran akan bergerak relatif terhadap inti magnet tetap dan menghasilkan sinyal listrik.



simbol vibration sensor

j. IC NE555

 IC Timer atau IC Pewaktu adalah jenis IC yang digunakan untuk berbagai Rangkaian Elektronika yang memerlukan fungsi Pewaktu dan multivibrator didalamnya. Beberapa rangkaian yang memerlukan IC Timer diantaranya seperti Waveform Generator, Frequency Meter, Jam Digital, Counter dan lain sebagainya. IC Timer atau IC Pewaktu yang paling populer saat ini adalah IC 555 yang dikembangkan oleh Hans R. Camenzind yang bekerja untuk Signetic Corporation pada tahun 1970-an. Pada dasarnya, IC Timer 555 merupakan IC Monolitik pewaktu yang menghasilkan Osilasi (Oscilation) dan Waktu Penundaan (Delay Time) dengan keakuratan dan kestabilan tinggi.

IC Timer 555 yang umum digunakan adalah IC Timer 555 yang berbentuk DIP (Dual Inline Package) dengan 8 kaki terminalnya. Namun seiring dengan perkembangannya, saat ini kita dapat menemui beberapa versi IC 555, diantaranya seperti IC 556 yang menggabungkan 2 buah IC 555 dalam satu kemasan (14 kaki), IC 558 yang menggabungkan 4 buah IC555 dalam satu kemasan (16 kaki) serta IC555 yang mengkonsumsi daya rendah seperti 7555 dan TLC555. Harga sebuah IC 555 yang berbentuk DIP 8 kaki cukup murah, yaitu sekitar Rp. 2.000 hingga Rp. 5.000 tergantung merek dan tipenya.Nama IC 555 diambil dari 3 buah resistor yang terdapat dalam kemasan IC dengan nilai masing-masingnya 5kΩ.



Berikut ini adalah susunan dan konfigurasi Kaki IC 555 yang berbentuk DIP 8 kaki.

• Kaki 1 (GND) : Terminal Ground atau Terminal Negatif sumber tegangan DC.
• Kaki 2 (TRIG) : Terminal Trigger (Pemicu), digunakan untuk memicu Output menjadi “High”, kondisi High akan terjadi apabila level tegangan pada kaki Trigger ini berubah dari High menuju ke <1/3Vcc (Lebih kecil dari 1/3Vcc).
• Kaki 3 (OUT) : Terminal Output (Keluaran) yang memiliki 2 keadaan yaitu “Tinggi/HIgh” dan “Rendah/Low”.
• Kaki 4 (RESET) : Terminal Reset. Apabila kaki 4 digroundkan, Output IC akan menjadi rendah dan menyebabkan perangkat ini menjadi OFF. Oleh karena itu, untuk memastikan IC dalam kondisi ON, Kaki 4 biasanya diberikan sinyal “High”.
• Kaki 5 (CONT) : Terminal Control Voltage (Pengatur Tegangan), memberikan akses terhadap pembagi tegangan internal. Secara default, tegangan yang ditentukan adalah 2/3 Vcc.
• Kaki 6 (THRES) : Terminal Threshold, digunakan untuk membuat Output menjadi “Low”. Kondisi “Low” pada Output ini akan terjadi apabila Kaki 6 atau Kaki Threshold ini berubah dari Low menuju > 1/3Vcc (lebih besar dari 1/3Vcc).
• Kaki 7 (DISCH) : Terminal Discharge. Pada saat Output “Low”, Impedansi kaki 7 adalah “Low”. Sedangkan pada saat Output “High”, Impedansi kaki 7 adalah “High”.
  Kaki Discharge ini biasanya dihubungkan dengan Kapasitor yang berfungsi sebagai penentu interval pewaktuan. Kapasitor akan mengisi dan membuang muatan seiring dengan impedansi pada kaki 7. Waktu pembuangan muatan inilah yang menentukan Interval Pewaktuan dari IC555.
• Kaki 8 (Vcc) : Terminal Positif sumber tegangan DC (sekitar 4,5V atau 16V).




D. PERCOBAAN [KEMBALI]

1. Prosedur Membuat Rangkaian [KEMBALI]

untuk membuat rangkaian alarm keamanan rumah, lakukan langkah-langkah berikut:

a. susun semua komponen yang di perlukan untuk pembuatan alarm anti maling pada proteus

b. pasangkan atau sambungkan semua rangkaian yang dibutuhkan

c. lakukan uji coba pada rangkaian, jika rangkaian benar maka speaker akan hidup.

2. Ranngkaian Simulasi [KEMBALI]

a. gambar rangkaian



b. Prinsip Kerja Rangkaian

Arus mengalir dari sumber tegangan 12V ke sensor LDR. Ketika sensor dipenaruhi cahaya, maka resistansi pada sensor akan menurun. Lalu arus mengalir menuju R1 dan mengalir ke  basis transistor Q1, akibatnya basis transistor Q1 menjadi aktif. Ketika basis Q1 aktif maka arus akan mengalir dari kolektor Q1 ke emitor Q1 dimana relay akan menjadi ON. Ketika relay ON maka rangkaian Speaker akan terhubung sehingga Speaker  berbunyi.Demikian sebaliknya ketika LDR tidak terkena cahaya maka arus tidak mengalir ke basis transistor Q1. Sehingga arus tidak mengalir dari Kolektor Q1 ke Emitor Q1 dan Relay akan pada posisi OFF. Sehingga rangkaian Speaker akan mati.

Pada vibration sensor, jika sensor mendeteksi adanya getaran, maka sensor akan berlogika 1. Ketika sensor berlogika 1, arus akan massuk ke sensor melewati pin vcc dan keluar melalui pin gnd dan pin out. Pada pin gnd arus akan di teruskan ke ground. sendangkan pada pin out, arus kan di teruskan menuju ke resistor R2. dari resistor R2 arus akan masuk ke IC NE555 melalui pin 4 dan 8. dari IC melalui pin 5 akan diteruskan ke kapasitor C2 dan ke ground. pada pin 1 dan 2 arus akan diteruskan ke ground. Pada pin 7 arus akan dialirkan ke kapasitor c 1 dan ke ground. Pada pin 3 arus akan dialirkan menuju speaker sehingga speaker akan hidup. Kerika speaker akan hidup, menandakan ada sesorang yang membuka pintu kamar. dari speaker arus akan dialirkan menuju ground.

3. Video Simulasi [KEMBALI]



D. DOWNLOAD FILE [KEMBALI]

1. Materi klik di sini

2. HTML klik di sini

3. File Rangkaian Proteus klik di sini

4. Video simulasi klik di sini

5. Library LDR ( sudah ada di proteus )

6. Library vibration sensor klik di sini

6. Datasheet

        a. sensor ldr klik di sini

        b. resistor klik di sini

        c. Transistor klik di sini

        d. relay klik di sini

        e. vibration sensor klik di sini

        f. ic ne555i klik di sini

        g. kapasitor klik di sini
