KONFIGURASI DIODA SERI DENGAN INPUT DC

DAFTAR ISI

1. TUJUAN
2. KOMPONEN
3. DASAR TEORI KONFIGURASI DIODE SERI DENGAN INPUT DC
4. PRINSIP KERJA
5. GAMBAR RANGKAIAN
6. VIDEO TUTORIAL
7. CONTOH SOAL
8. LINk DOWNLOAD

A. TUJUAN
[KEMBALI]

Digunakan untuk menyelidiki sejumlah konfigurasi dioda seri dengan input dc. Prosedur yang dijelaskan dapat, diterapkan ke jaringan dengan sejumlah dioda dalam berbagai konfigurasi.

B. KOMPONEN
[KEMBALI]
 1. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk  membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai teminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V = I.R).  Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.



2. Dioda

Dioda adalah komponen aktif dua kutub yang pada umumnya  bersifat semikonduktor,   yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur).


3. Battrai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik

4. Ground

Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi.


C. DASAR TEORI KONFIGURASI DIODE SERI DENGAN INPUT DC
[KEMBALI]

Untuk setiap konfigurasi, keadaan setiap dioda terlebih dahulu harus ditentukan. Dioda mana yang "aktif" dan mana yang "mati". Setelah ditentukan, padanan dapat diganti dan parameter yang tersisa dari jaringan ditentukan.



Secara umum, dioda dalam keadaan "on" jika arus yang dibuat oleh sumber yang diterapkan sedemikian rupa sehingga arahnya cocok dengan panah pada simbol dioda, dan VD _ 0,7 V untuk silikon dan VD _ 0,3 V untuk germanium.

Untuk setiap konfigurasi, mental ganti dioda dengan elemen resistif dan catat arah arus yang dihasilkan seperti yang ditetapkan oleh voltase yang diterapkan ("tekanan"). Jika arah yang dihasilkan adalah "cocok" dengan panah di simbol dioda, konduksi melalui dioda akan terjadi dan perangkat dalam keadaan "on".



.

Sirkuit seri i Gambar.2.10 digunakan untuk menunjukkan pendekatan substansi dengan level yang ditentukan. Kedaan diode pertama  ditentukan  secara mental mengganti diode dengan elemen resistif  seperti yang ditunjukkan pada Gambar. 2.11

Arah yang dihasilkan dari I adalah kecocokan dengan panah pada symbol dioda, dan karena E=VT diode dalam keadaan"on".Jaringan kemudian digambar ulang ditunjukkan pada Gambar.2.12

Dengan model setara yang sesuai untuk silicon bias maju dioda.

Untuk referensi polaritas VD sama dengan hasil jika diode adalah elemen resistif. Tegangan dan arus yang di hasilkan adalah

Pada Gambar.2.13 dioda dari Gambar.2.10 telah terbalik secara mental mengganti dioda dengan elemen resistif seperti yang ditunjukkan pada Gambar.2.14 mengungkapkan bahwa arah arus yang dihasilkan tidak cocok dengan panah pada symbol dioda. Dioda dalam keadaan"off", menghasilkan rangkaian ekivalen Gambar2.15. Karena rangkaian terbuka,arus diode adalah 0 A dan tegangan yang melintasi resistor R adalah

Fakta bahwa VR = 0 V akan membentuk E volt melintasi sirkuit terbuka

D. PRINSIP KERJA
[KEMBALI]

Prinsip kerja dioda adalah memaksimalkan arus bolak balik. Dengan dipasangkannya dioda pada rangkaian elektronik, arus yang semulanya bolak balik akan mengalir dalam satu trek saja, atau arus AC akan diubah menjadi arus DC. Teknik untuk mengubah arus AC menjadi arus DC dinamakan teknik bias.

E. GAMBAR RANGKAIAN
[KEMBALI]

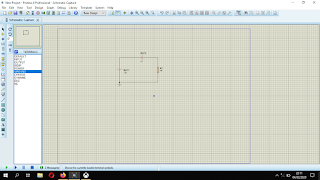

(gambar 1)

( gambar 2)

(gambar 3)

(gambar 4)


F. VIDEO TUTORIAL
[KEMBALI]
   (video gambar 1)

    ( video gambar 2)

(video gambar 3)

   (video gambar 4)


G. CONTOH SOAL
[KEMBALI]

1. Untuk konfigurasi seri dioda Gambar. 2.16, menentukan VD, VR, dan ID.

 Solusi Karena tegangan yang diberikan menghasilkan arus searah jarum jam untuk mencocokkan panah simbol dan dioda dalam keadaan "on",

 2. Ulangi Contoh 1 dengan dioda terbalik.

Solusi Melepaskan dioda, kami menemukan bahwa arah I berlawanan dengan panah pada simbol dioda dan setara dioda adalah sirkuit terbuka tidak peduli model mana yang digunakan. Hasilnya adalah jaringan Gambar 2.17, di mana ID= 0 A karena rangkaian terbuka. Karena VR= IR R, VR= (0)R = 0 V. Menerapkan hukum tegangan Kirchhoff di sekitar loop tertutup menghasilkan







H. LINK DOWNLOAD
[KEMBALI]
1. Materi klik di sini
2. Gambar rangkaian
    a. gambar 1 klik di sini
    b. gambar 2 klik di sini
    c. gambar 3 klik di sini
    d. gambar 4 klik di sini
3. video tutorial
    a. gambar 1 klik di sini
    b. gambar 2 klik di sini
    c. gambar 3 klik di sini
    d. gambar 4 klik di sini
4. Simulasi rangkaian proteus
    a. rangkaian 1 klik di sini
    b. rangkaian 2 klik di sini
    c. rangkaian 3 klik di sini
    d. rangkaian 4 klik di sini
5. Datasheet  klik di sini
