LAPORAN AKHIR MODUL 1 PERCOBAAN 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Hardware

3. Rangkaian Simulasi

1. Tujuan [KEMBALI]

a. Dapat merangkai aplikasi penggunaan arduino

b. Dapat mengaplikasikan dan menjelaskan penggunaan arduino untuk keypad

c. Dapat menjelaskan program yang di gunakan pada arduino

Kondisi:

LCD menampilkan angka 12345678 jika di tekan tombol pada keypad

2. Hardware [KEMBALI]

Alat :

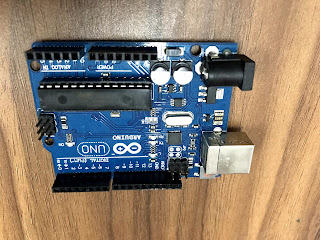

a. arduino

b. jumper

c. USB

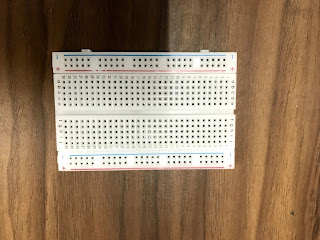

d. Breadboard

Bahan

a. LCD

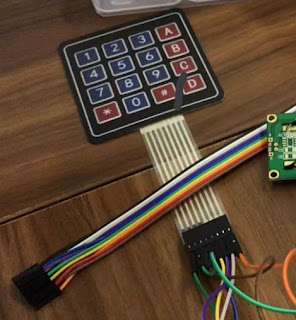

b. Keypad

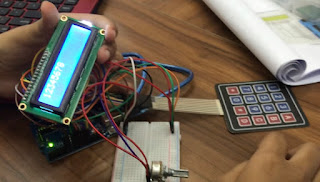

3. Rangkaian Simulasi [KEMBALI]

4. Flowchart [KEMBALI]

5. Listing Program [KEMBALI]

#include <Keypad.h>

#include <LiquidCrystal.h>

const byte ROWS = 4; //Deklarasi jumlah baris

const byte COLS = 4; //Deklarasi jumlah kolom

char keys[ROWS][COLS] = {

{'1','2','3','A'},

{'4','5','6','B'}, //Inisialisasi keypad matriks 4x3

{'7','8','9','C'},

{'*','0','#','D'}

};

byte rowPins[ROWS] = {9, 8, 7, 6}; //Deklarasi pin yang digunakan untuk baris

byte colPins[COLS] = {13, 12, 11, 10}; //Deklarasi pin yang digunakan untuk kolom

// Inisialisasi library dengan pin yang digunakan

LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() { //Semua kode dalam fungsi ini akan dieksekusi sekali

// Set baris dan kolom LCD

lcd.begin(20, 4); lcd.setCursor(1,2); lcd.setCursor(4,3); lcd.setCursor(0,0);

}

void loop() { //Semua kode dalam fungsi ini akan dieksekusi berulang

char key = keypad.getKey(); //Membaca keypad

if (key=='#') //Kondisi pilihan jika keypad ditekan

{

lcd.print("12345678"); //Menampilkan input dari keypad pada LCD

}

6. Video Simulasi [KEMBALI]

7. Analisa [KEMBALI]

1. Jelaskan listing program sesuai kondisi masing masing kelompok

pertama masukkan llibrary yang ingin kita gunakan, setelah itu mendeklarasikan banyak baris dan kolom yang digunakan untuk keypad. Setelah itu mendeklarasikan pin atau angka yang akan ditampilkan pada keypad yang akan di hubungkan ke arduino.

kemudian mendeklarasikan pin arduino mana yang di gunakan untuk keypad, dan mana yang digunakan untuk lCD. kemudian membuat kunci # agar mampu menampilkan angka 1,2,3,4,5,6,7,8 pada LCD

2. Bagaimana jika pin D4 sampai D7 LCD dipindahkan ke pin digital 0 - 3? berikan analisa!

jika dipindahkan ke pin 0 dan 3 maka bit data yang digunakan akan semakin besar, sehingga nantinya data yang dibaca akan berbeda.

3. Apa pengaruh V0 terhadap LCD, jelaskan fungsi pin RS, RW, dan E serta bagaimana menghubungkannya agar LCD dapat menampilkan karakter

RS adalah pin yang berfungsi sebagai selektor register (register sellect) dengan memberikan logika low (0) sebagai register perintah dan logika high (1) sebagai register data.

R/W adalah pin yang berfungsi untuk menentukan mode baca atau mode tulis dari data yang terdapat pada DB0 – DB7

Enable (E), berfungsi sebagai Enable Clock LCD, dengan logika 1 setiap kali pengiriman atau pembacaan data. Jika menggunakan 8 bit (semua pin dipakai/ disambungkan pada mikrokontroler) maka hanya membutuhkan 1 siklus enable, tetapi jika menggunakan 4 bit (hanya DB4-DB7 yang disambungkan) maka membutuhkan 2 suklis enable.

agara LCD mampu menampilkan karakter yang diinginkan pin pin lacd yang akan di hubungkan ke pin analog arduino dimulai dari pin LSB yaitu D7.
